Fehlerquellen beim Schutzgasschweißen

Drahtabrieb an metallischen Kanten
Drahtabrieb an metallischen Kanten
Falsch ausgeführte Vorschubrollen
Falsch ausgeführte Vorschubrollen
Drahtabrieb am Kontaktrohr
Drahtabrieb am Kontaktrohr
Fick'sches Gesetz
Fick'sches Gesetz

MIG Schweißen

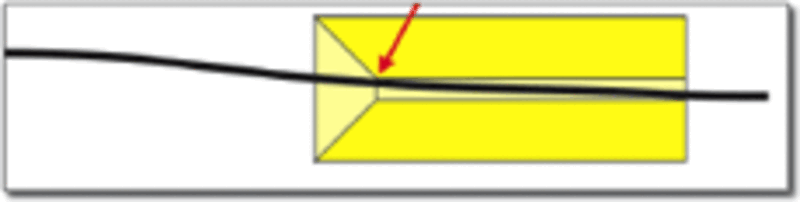

Drahtabrieb an metallischen Kanten

Es muss sichergestellt sein, dass die Drahtelektrode während der Förderung von der Spule bis zum Kontaktrohr nicht über harte bzw. metallische Kanten gleitet und dadurch beschädigt wird. Neuralgische Punkte sind beispielsweise in den nebenstehenden schematischen Abbildungen dargestellt. Führungsrohre und Einlaufdüsen nahe den Vorschubrollen sind oft nicht präzise genug eingestellt, haben einen zu kleinen Durchmesser, oder weisen einen Grat auf. Ähnliches gilt für die Kontaktrohre die in häufigen Fällen nicht für weiche Drähte geeignet sind. Der Bohrungsdurchmesser von Kontaktrohren muss für Aluminium um ca. 0,2 mm größer sein als bei Stahl. Kontaktrohre für Stahl sind meist um ca. 0,15-0,2 mm größer gebohrt als der Drahtdurchmesser, was somit bedeutet, dass Kontaktrohre für Aluminium um ca. 0,35-0,4 mm größer als der Durchmesser des Drahtes gebohrt sein müssen.

Falsch ausgeführte Drahtvorschubrollen

Drahtvorschubrollen für Aluminium und Kupferdrähte müssen vom Hersteller speziell für Aluminium hergestellt sein. Häufig wird eine so genannte Halbrundnut oder ähnliche Nutform angeboten.

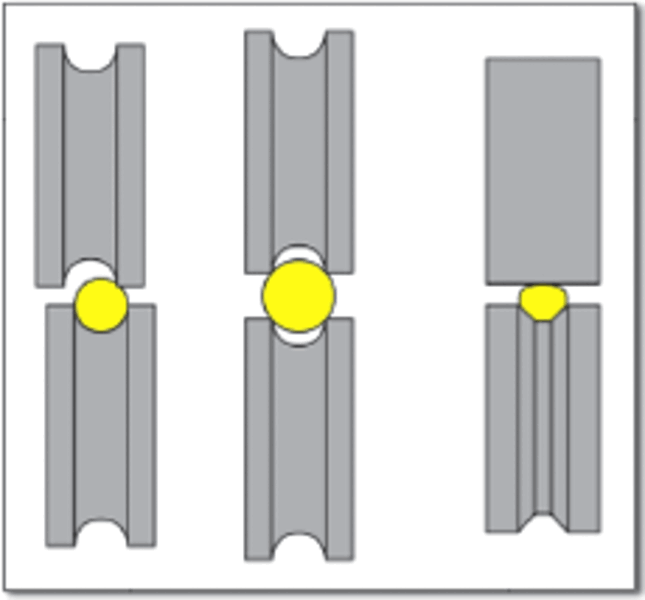

Die Abbildung zeigt häufige Fehler in Verbindung mit Drahtvorschubrollen. Der Anpressdruck der Drahtvorschubrollen muss so gering wie möglich eingestellt werden. Keinesfalls darf dieser bei auftretenden Vorschubstörungen erhöht werden, sondern es muss nach den Gründen für diese Störungen gesucht und diese behoben werden.

Feuchtigkeit und Undichtheit in den Gasschläuchen

Häufig ist festzustellen, dass die Ursache für Wasserstoffporosität im Zustand der Gasschläuche begründet ist. So kommt es vor, dass Gas- und Wasserschläuche vertauscht wurden und so Wasser in die Gasschläuche gelangt ist. Grundsätzlich sollen Gasschläuche nach einem derartigen Vorkommnis ausgetauscht werden, da ein vollständiges Trocknen nicht mehr möglich ist. Ein weiterer Grund für Feuchtigkeitsaufnahme liegt in porösem oder ungeeignetem Schlauchmaterial.

Gemäß dem Fick`schen Gesetz diffundieren Massen (Gase) auch durch sonst scheinbar dichte Materialen hindurch, falls innen ein geringerer Partialdruck der jeweiligen Komponente herrscht als außen. Feuchtigkeit in der Außenluft diffundiert somit durch eine Schlauchwand wenn sich innen trockenes Schutzgas befindet. Abhilfe kann lediglich durch eine möglichst geringe Permeabilität des Schlauchmaterials, durch kurze Schläuche und durch eine größere Wanddicke geschaffen werden.

Verschmutzung

Die Drahtvorschubsysteme und speziell alle Teile die mit der Drahtelektrode in Kontakt kommen müssen sehr sauber gehalten werden. Die Verwendung von Schmiermitteln und von Schweißspray sind unbedingt zu vermeiden. Die Drahtspulen müssen immer abgedeckt werden und vor Staub und Feuchtigkeit geschützt sein.

Reibung im Drahtfördersystem

Aluminium hat grundsätzlich sehr schlechte Gleiteigenschaften. Dennoch ist es beim MIG-Schweißen notwendig den Draht durch mehrere Meter lange Drahtführungsseelen zu fördern. Dem Werkstoff der Drahtführungsseelen kommt daher große Bedeutung zu. Bei geöffneten Spannhebeln der Drahtvorschubrollen muss es möglich sein den Draht durch Festhalten mit 2 Fingern und mäßigem Kraftaufwand durch das gesamte Vorschubsystem hindurch zuschieben. Einen guten Anhaltspunkt für die Reibung im Drahtfördersystem findet sich bei modernen Schweißstromquellen durch die Messung des Motorstroms des Vorschubmotors. Dieser soll kaum über dem Leerlaufwert liegen und soll regelmäßig überwacht werden.

Zu langer Lichtbogen

Die Einstellung eines zu langen Lichtbogens führt häufig zur Aufnahme von großen Mengen an Atmosphäre in die Lichtbogensäule. Daraus resultiert Porosität und Oxideinschlüsse. Somit müssen die Schweißparameter stets so optimiert werden, dass ein möglichst kurzer Lichtbogen eingestellt ist. Dazu ist häufig viel Erfahrung und die Einflussnahme des Schweißanlagenherstellers nötig.

WIG-Schweißen

Beim WIG-Schweißen ist zusätzlich darauf zu achten, dass auch angebrochene Packungen von Schweißstäben immer verschlossen bleiben und vor Feuchtigkeit und Staub geschützt sind. Beispielsweise ist es günstig nur so viele Schweißstäbe zu entnehmen, wie man für die nächsten Stunden der Schweißtätigkeit benötigt. Unmittelbar vor der Verarbeitung kann der Schweißstab mit feiner Stahlwolle gereinigt werden. Der Schweißstab soll nicht mit bloßer Hand geführt werden und die verwendeten Handschuhe müssen trocken und fettfrei sein. Es ist darauf zu achten, dass das Ende des Schweißstabes solange im Schutzgasstrom des Schweißbrenners verbleibt bis es ausreichend abgekühlt ist um eine übermäßige Oxidation zu vermeiden. Die oben stehenden Richtlinien bezüglich Feuchtigkeit und Undichtheit in den Gasschläuchen gelten sinngemäß ebenso für das WIG-Schweißen.
