Schaeffler, Delong, WRC-1992

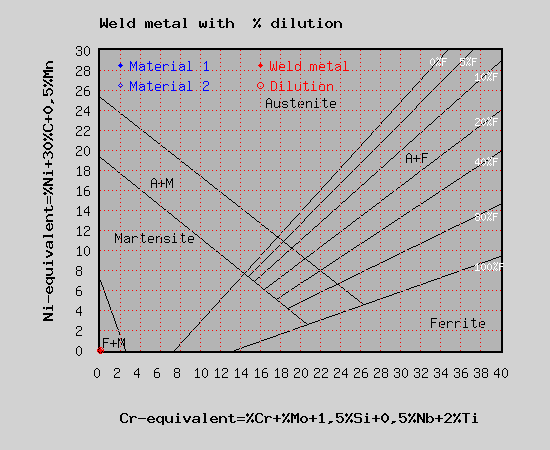

Le diagramme de Schaeffler (1949) associe à un équivalent chrome et nickel la structure attendue : austénite, ferrite, martensite ou leurs mélanges. C'est le plus ancien et le plus grossier des trois, mais il couvre le domaine le plus large et il est le seul à montrer le risque de martensite.

Équivalent chrome = Cr + Mo + 1,50·Si + 0,50·Nb + 2·Ti

Équivalent nickel = Ni + 30·C + 0,50·Mn

Le terme titane (2·Ti) dans l'équivalent chrome est une extension de la formule originale de Schaeffler. L'ancien calculateur le portait et l'indiquait sur l'axe ; cela demeure.

Le soudage de deux métaux de base avec apport produit un métal fondu dont la composition se situe entre les deux. Le taux de dilution indique la part provenant du métal de base fondu. Le point se déplace le long de la droite reliant le milieu des deux métaux de base au métal fondu pur.

• Si un point se situait exactement sur la première iso-ligne, la page se terminait par une erreur serveur et n'affichait aucun diagramme.
• Un champ vide faisait disparaître le diagramme. Il compte désormais pour zéro.
• Hors du faisceau de lignes, aucune valeur n'est plus inventée. Auparavant la mesure se faisait sur les lignes prolongées.
• Toutes les mentions sont traduites. Les diagrammes n'existaient jusqu'ici qu'en allemand et en anglais.
• Le diagramme est désormais une image vectorielle : net sur tout écran, lisible sur téléphone, et le texte peut être sélectionné.
