Schaeffler, Delong, WRC-1992

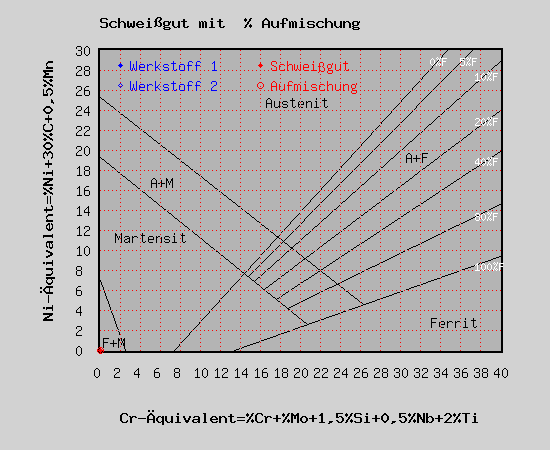

Das Schaeffler-Diagramm (1949) ordnet einem Chrom- und Nickeläquivalent das zu erwartende Gefüge zu: Austenit, Ferrit, Martensit oder deren Mischungen. Es ist das älteste und gröbste der drei, deckt dafür aber den weitesten Bereich ab und zeigt als einziges die Martensitgefahr.

Chromäquivalent = Cr + Mo + 1,50·Si + 0,50·Nb + 2·Ti

Nickeläquivalent = Ni + 30·C + 0,50·Mn

Der Titananteil (2·Ti) im Chromäquivalent ist eine Erweiterung der ursprünglichen Schaeffler-Formel. Der bisherige Rechner führte ihn und wies ihn auf der Achse aus; das bleibt so.

Beim Schweißen zweier Grundwerkstoffe mit Zusatz entsteht ein Schweißgut, dessen Zusammensetzung zwischen beidem liegt. Der Aufmischungsgrad sagt, welcher Anteil aus dem aufgeschmolzenen Grundwerkstoff stammt. Der Punkt wandert entlang der Verbindungslinie von der Mitte der beiden Grundwerkstoffe zum reinen Schweißgut.

• Lag ein Punkt genau auf der ersten Iso-Linie, endete die Seite bisher mit einem Serverfehler und zeigte gar kein Diagramm.
• Ein leeres Eingabefeld ließ das Diagramm verschwinden. Jetzt zählt es als null.
• Außerhalb des Linienfächers wird kein Wert mehr erfunden. Bisher wurde dort an den verlängerten Linien gemessen.
• Alle Beschriftungen sind übersetzt. Bisher stand auf der englischen Seite „Ferrit!" und „1,5%Si" mit deutschem Komma.
• Das Diagramm ist jetzt eine Vektorgrafik: scharf auf jedem Bildschirm, lesbar auf dem Telefon, und der Text lässt sich markieren.
