Le frottement du fil dans la gaine est causé par le fait que le fil repose contre l'intérieur de la gaine. Celui-ci croît de manière exponentielle avec l'angle de pliage et, en fonction du coefficient de frottement, résulte rapidement en un blocage complet du fil-électrode.

L'assistance électrique à l'alimentation, RoboFeed, exerce une pression permanente et réglable en continu sur le fil-électrode. Ce dernier est pressé contre la paroi externe de la gaine, où il provoque à peu près le même frottement qu'autrement contre la paroi interne. Idéalement, la force d'alimentation du fil est réglée pour que le fil à la sortie de la gaine puisse être tiré ou bloqué avec seulement deux doigts (quelques Newtons). Le dévidoir peut alors fournir n'importe quelle quantité de fil avec un minimum de force.

La formule Euler-Eytelwein ne fonctionne pas ici. Cependant, environ le double de l'angle peut être obtenu en utilisant RoboFeed.

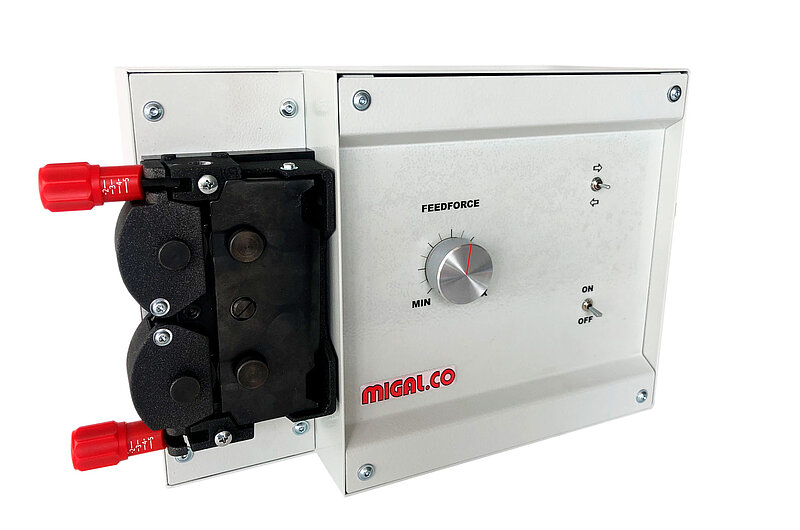

RoboFeed est doté d'un puissant moteur de dévidage de fil avec une puissance de 100 watts sur son arbre d'entraînement. Il assiste le moteur principal du dévidoir en fournissant toujours suffisamment de fil de soudage, même à de grandes distances entre le faisceau de fils et le robot de soudage.

Il permet l'utilisation d'une longueur de gaine de plus de 50 m et rend ainsi la conception de la cellule de soudage plus flexible. Les forces dans le système d'alimentation en fil sont considérablement réduites, ce qui permet de réduire les problèmes d'alimentation du fil et d'obtenir un processus de soudage plus stable. Il peut fonctionner de manière totalement indépendante et évite l'enfilage fastidieux du fil à la main lors du changement de fût de fil.

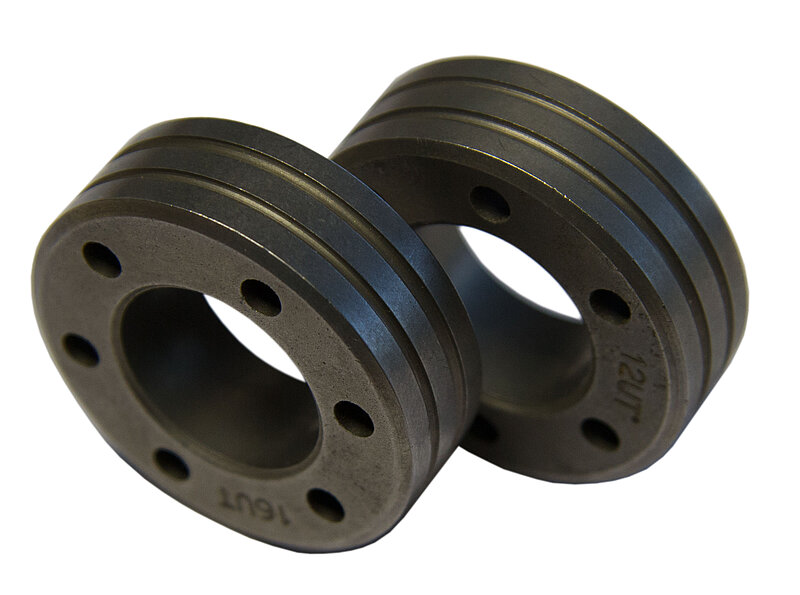

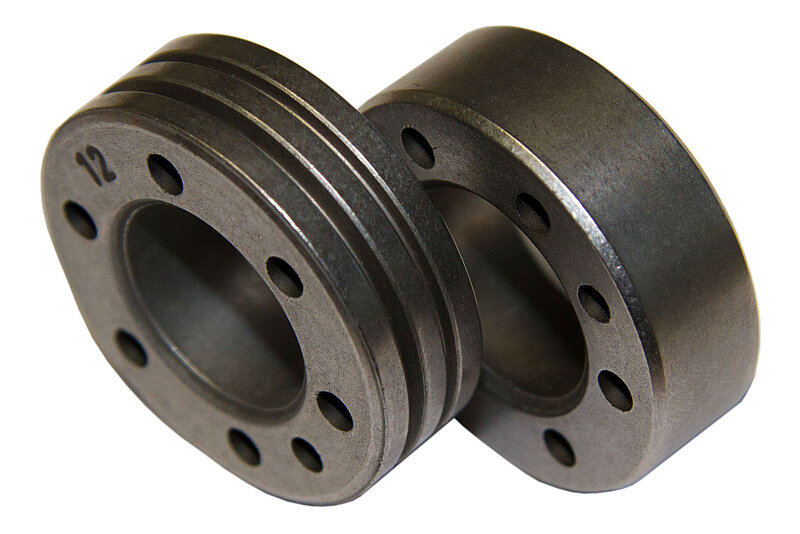

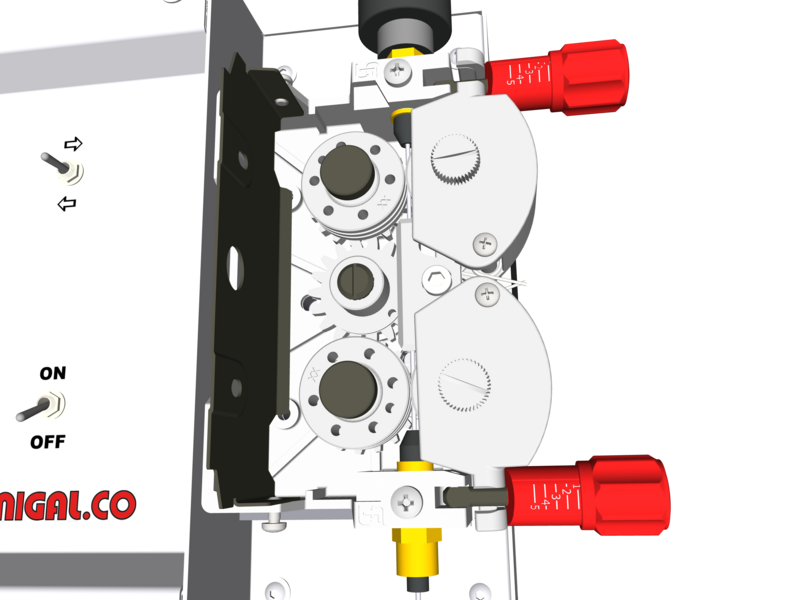

  • Entraînement à quatre rouleaux
  • RoboFeed applique une force d'avancement du fil constante, aucune connexion électrique à la source d'alimentation ou au robot de soudage n'est requise, mais elle est possible
  • Des paramètres tels que la force d'alimentation maximale, la direction d'alimentation du fil, la vitesse d'alimentation maximale du fil, la vitesse maximale et la force pendant l'opération de manipulation (fil avant/arrière) peuvent être définis dans un fichier de configuration via un connecteur USB.

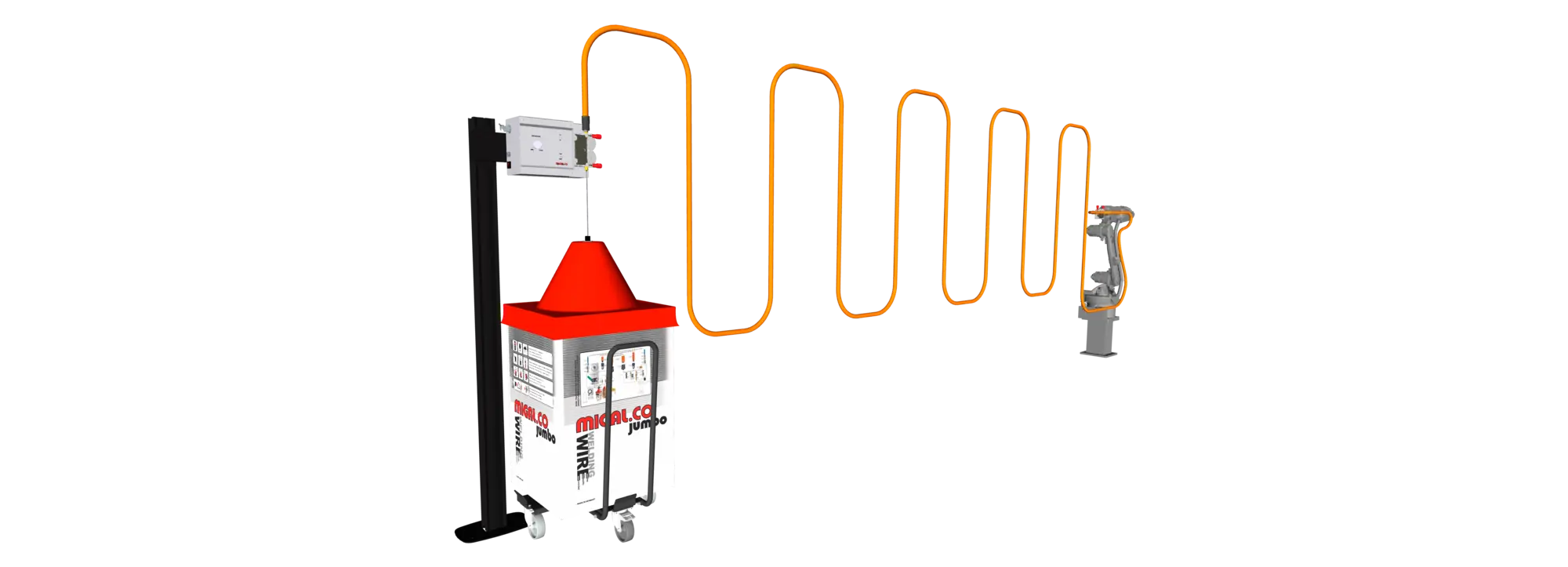

  • Longueur de gaine entre le fût de fil et le robot de plus de 50 m

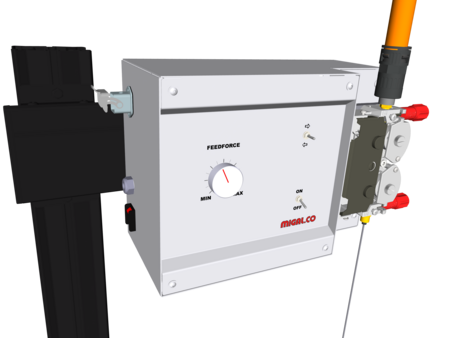

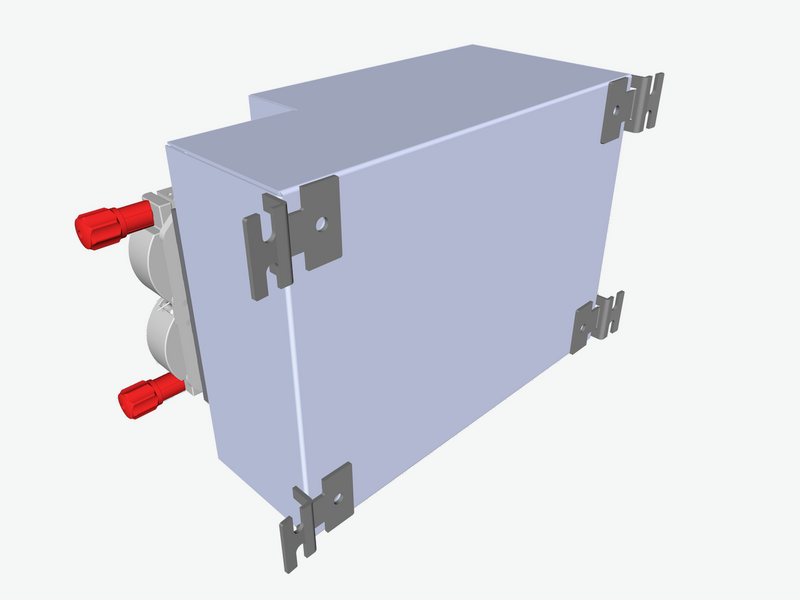

  • Préparé pour un montage mural (les supports sont inclus)

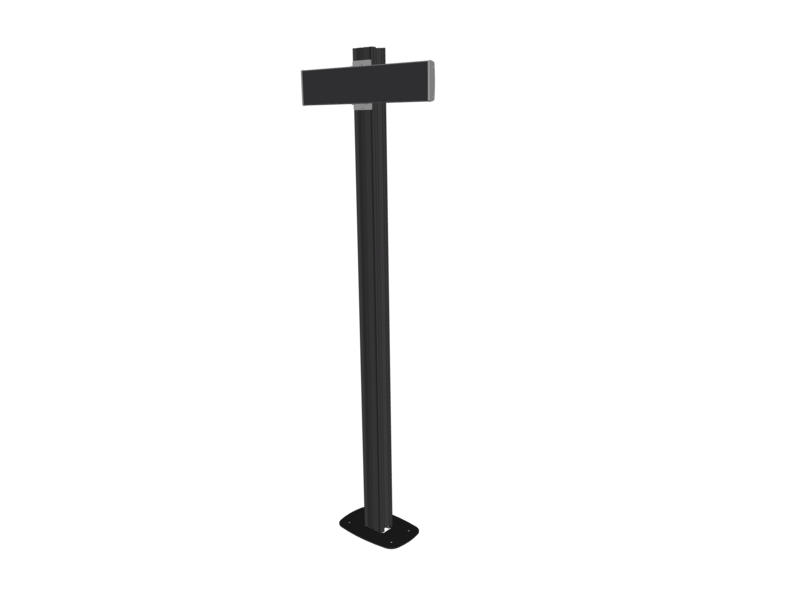

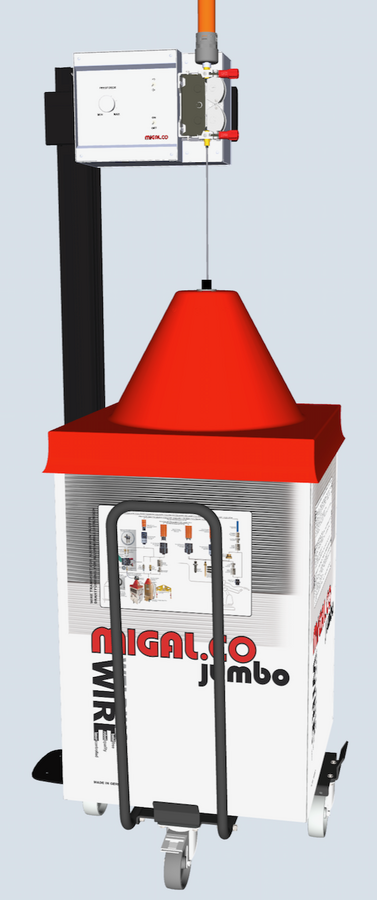

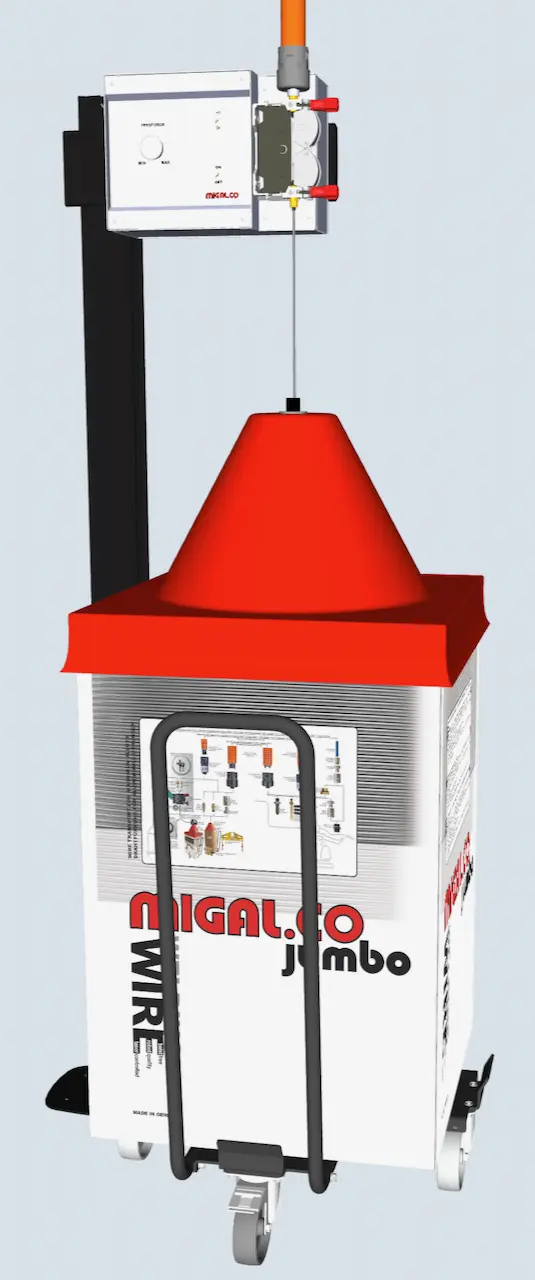

  • Fixation au sol avec support en option
  • Peut être utilisé avec NG, 3G, XL2 et avec Softliner ou Toughliner

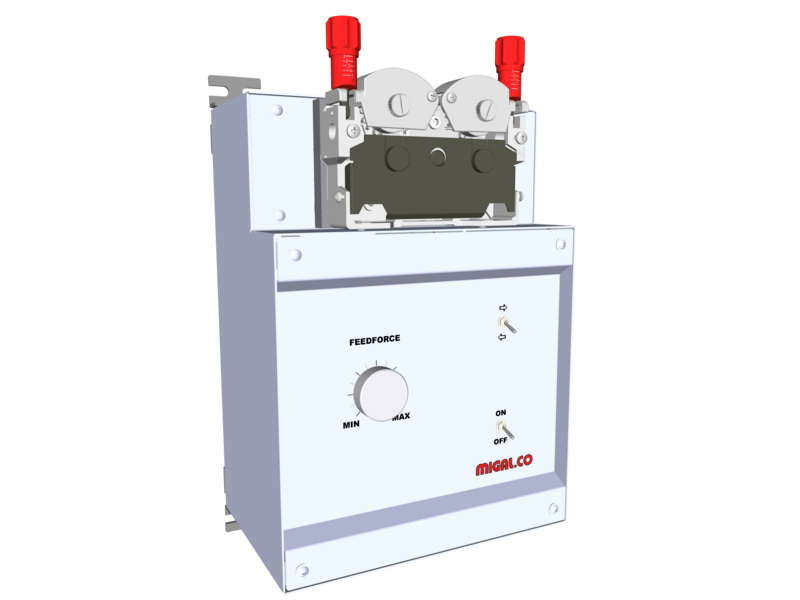

  • Le panneau peut être tourné pour une direction d'alimentation du fil verticale ou horizontale

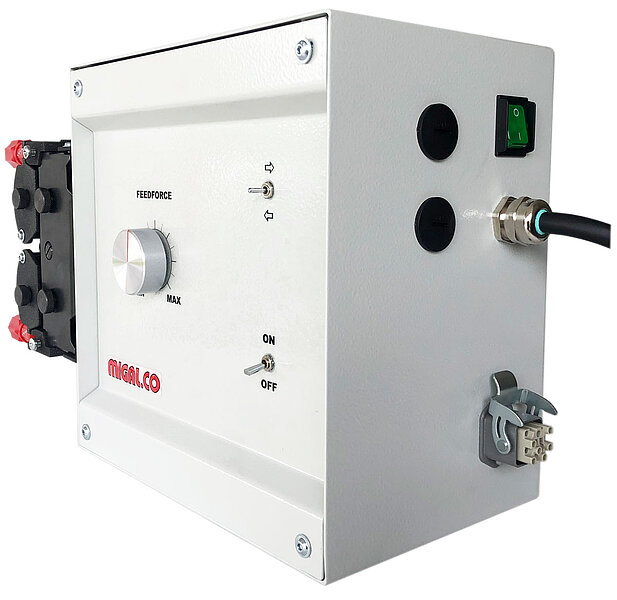

  • Interface électrique (24 Volts) pour Start/Stop et fil avant/arrière

Données techniques

Vitesse d'alimentation du fil 0 - 50 m/min
Puissance d'alimentation 0 - 165 N (la puissance maximale peut être limitée à l'aide d'un fichier cfg)
Dimensions LxlxH 440 x 255 x 190 mm
Poids 9,4 kg
Diamètre du fil 0,8 - 1,6 mm (diamètre plus épais sur demande)
Alimentation électrique 115 - 230 volts / 50 - 60 Hz
